Bienvenue dans notre FAQ sur les Câbles Chauffants Électriques
Vous avez des questions sur les câbles chauffants électriques ? Vous êtes au bon endroit !
Dans cette section de notre site, nous avons rassemblé les réponses aux questions les plus fréquentes concernant les câbles chauffants électriques. Que vous soyez un professionnel de l'industrie, un bricoleur ou simplement curieux d'en savoir plus sur cette technologie, nous sommes là pour vous fournir des informations utiles et des conseils pratiques.
Qu'est-ce qu'un câble chauffant électrique ? Découvrez ce qu'est un câble chauffant électrique, comment il fonctionne, et les applications courantes de cette technologie de chauffage innovante.
Comment choisir le bon câble chauffant ? Obtenez des conseils pour sélectionner le câble chauffant adapté à vos besoins spécifiques, en fonction de la zone à chauffer, de la puissance requise et d'autres facteurs importants.
Installation et utilisation Apprenez les étapes de l'installation, de la mise en service et de l'entretien des câbles chauffants électriques. Nous couvrons également les bonnes pratiques de sécurité.
Économies d'énergie et efficacité Découvrez comment les câbles chauffants électriques peuvent contribuer à l'efficacité énergétique et vous aider à économiser sur vos coûts de chauffage.
Problèmes courants et dépannage Trouvez des solutions aux problèmes courants qui peuvent survenir avec les câbles chauffants électriques, et apprenez à les résoudre rapidement.
Contactez-nous Si vous ne trouvez pas la réponse à votre question dans notre FAQ, n'hésitez pas à nous contacter. Notre équipe d'experts est là pour vous aider avec toutes vos préoccupations relatives aux câbles chauffants.électriques.
Explorez notre FAQ pour obtenir des informations approfondies et pratiques sur les câbles chauffants électriques. Nous sommes ravis de vous accompagner dans votre découverte de cette technologie de chauffage moderne et efficace.
- Détails
- Catégorie : Foire aux Questions - faq
Lors d’un contrôle d’isolement un mesure sous 500 V ou 1000 V doit être faite entre les conducteurs et la terre.
Le résultat doit être l’infini dans le cas contraire il y a une fuite engendrée généralement par un problème d’humidité ou une agression du câble.
Dans le cas d’une mesure entre les 2 conducteurs en associent 1000 V il est normal de trouver 0 puisque cela donne une mesure de court-circuit.
Une mesure de résistance peut être réalisée sur les câbles autorégulants toutefois le résultat ne sera pas significatif car les câbles autorégulants ne répondent pas à la lois d’Ohm.
Si lors de la mise en service du traceur, les protections ne tombent pas le câble chauffe normalement et une mesure d’intensité pourra être réalisée à l’aide d’une pince ampèremétrique et ainsi contrôler et valider le réseau.
Pour toute question, vous pouvez nous contacter, nous nous ferons un plaisir de vous répondre.
- Détails
- Catégorie : Foire aux Questions - faq
|
Désignation
|
Diamètre
extérieur
|
Diamètre
intérieur
|
Épaisseur
|
Volume
intérieur (L/m)
|
Poids (kg/m)
|
| Ø 25 SMS (1") |
25,4
|
23,4
|
1,00
|
0,420
|
0,601
|
| Ø 28 DIN (DN25) |
28,0
|
26,0
|
1,00
|
0,531
|
0,680
|
| Ø 34 DIN (DN32) |
34,0
|
32,0
|
1,00
|
0,804
|
0,824
|
| Ø 38 SMS (1"1/2) |
38,0
|
36,0
|
1,00
|
1,018
|
0,926
|
| Ø 40 DIN (DN40) |
40,0
|
38,0
|
1,00
|
1,134
|
0,982
|
| Ø 51 SMS (2") |
51,0
|
48,5
|
1,25
|
1,847
|
1,535
|
| Ø 50 DIN (DN50) |
52,0
|
50,0
|
1,00
|
1,963
|
1,249
|
| Ø 63 SMS (2"1/2) |
63,5
|
60,5
|
1,50
|
2,875
|
2,343
|
| Ø 65 DIN (DN65) |
70,0
|
66
|
2,00
|
3,421
|
3,360
|
| Ø 76 SMS (3") |
76,2
|
73,0
|
1,60
|
4,185
|
3,095
|
| Ø 80 DIN (DN80) |
85,0
|
81,0
|
2,00
|
5,153
|
4;110
|
| Ø 101,6 (4") |
101,6
|
97,6
|
2,00
|
7,481
|
5,019
|
| Ø 104 (DN100) |
104,0
|
100,0
|
2,00
|
7,853
|
5,110
|
- Détails
- Catégorie : Foire aux Questions - faq
|
Indice (1er chiffre) |
Protection contre la poussière |
Indice (2e chiffre) |
Protection contre l'eau |
|
IP 0X |
Pas de protection |
IP X0 |
Pas de protection |
|
IP 1X |
Protection contre la pénétration de corps solides supérieurs à 50 mm |
IP X1 |
Protection contre les chutes verticales de gouttes d'eau (condensation) |
|
IP 2X |
Protection contre la pénétration de corps solides supérieurs à 12 mm |
IP X2 |
Protection contre les chutes de gouttes d'eau jusqu'à 15° de la verticale |
|
IP 3X |
Protection contre la pénétration de corps solides supérieurs à 2,5 mm (outils, fils d’acier) |
IP X3 |
Protection contre l’eau en pluie jusqu’à 60° de la verticale (aspersion d'eau) |
|
IP 4X |
Protection contre la pénétration de corps solides supérieurs à 1mm de diamètre (outils fins ou petits fils) |
IP X4 |
Protection contre les projections d’eau de toutes directions
|
|
IP 5X |
Protection contre les poussières |
IP X5 |
Protection contre les jets d’eau de toutes directions à la lance (buse de 22,5 mm, 12,5 l/min) |
|
IP 6X |
Étanche à la poussière |
IP X6 |
Protection contre les jets d'eau de toutes directions à la lance (buse de 12,5 mm, 100 l/min) ou contre les vagues. |
|
|
|
IP X7 |
Protégé contre les effets de l’immersion (jusqu'à 1 m) |
|
|
|
IP X8 |
Protégé contre les effets de l’immersion prolongée dans des conditions spécifiées (au -delà de 1 m et pendant 30 minutes) |
- Détails
- Catégorie : Foire aux Questions - faq

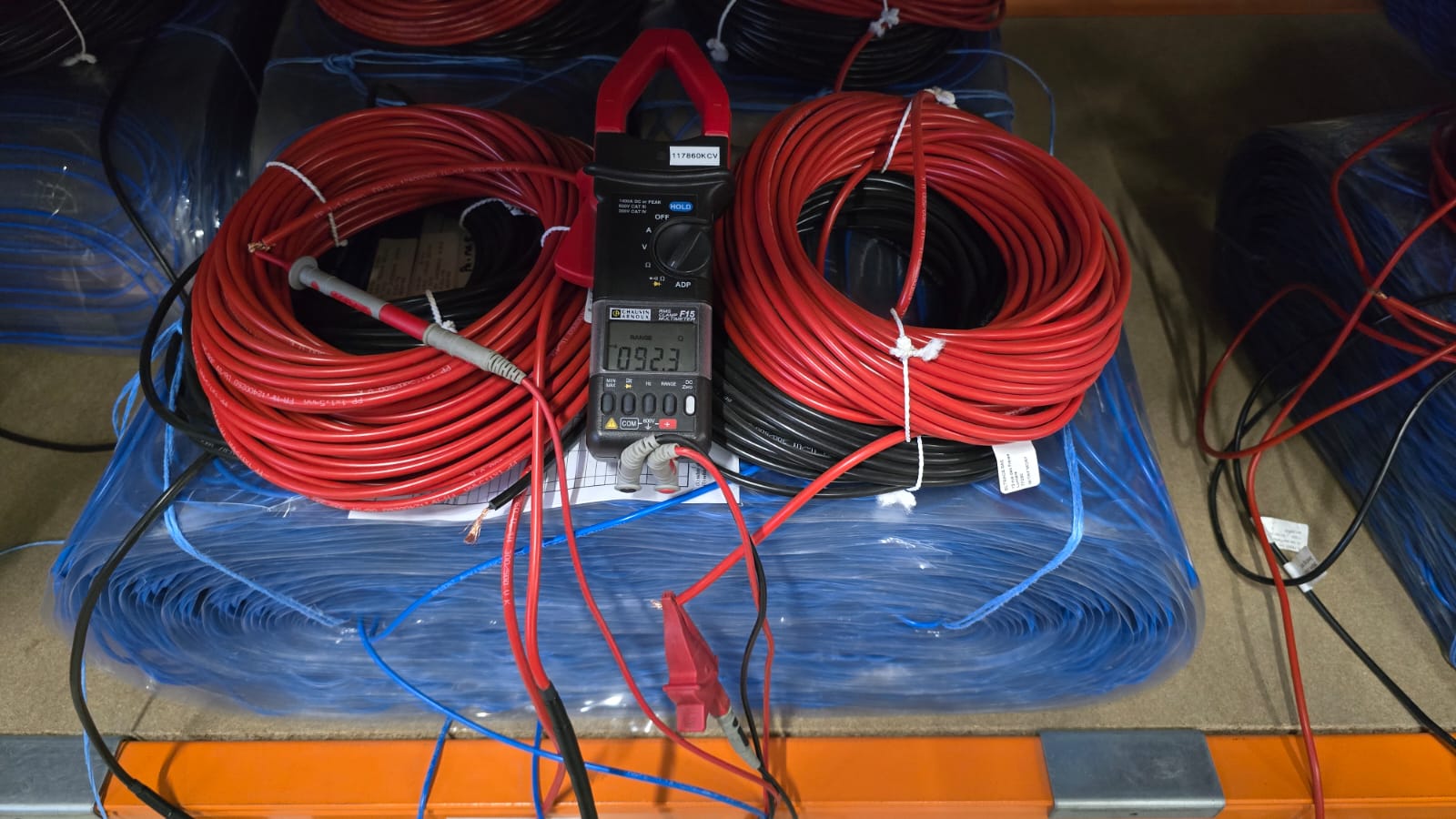

Comment bien raccorder les trames de câbles chauffants pour chambres froides négatives : les bonnes pratiques
Les trames de câbles chauffants conçues pour les chambres froides négatives sont des équipements essentiels pour maintenir les températures adéquates et éviter les risques de gel, notamment au niveau des sols. Ces trames se distinguent par une configuration double : un circuit chauffant principal et un circuit de secours, garantissant une sécurité renforcée et une continuité en cas de défaillance du système principal.
La règle d’or : ne jamais mélanger les circuits
Lors du raccordement des trames, il est crucial de respecter une règle fondamentale pour assurer un fonctionnement optimal et éviter tout dysfonctionnement électrique :
- Raccorder soit les deux sorties froides noires (associées au circuit principal),
- soit les deux sorties froides rouges (associées au circuit de secours).
Il est impératif de ne jamais mélanger une sortie noire avec une sortie rouge.
Ne jamais mettre sous tension les deux circuits simultanément (principal - secours).
Pourquoi cette précaution est essentielle ?
- Prévention des courts-circuits : Mélanger un câble noir et un câble rouge peut provoquer un court-circuit ou des dysfonctionnements.
- Sécurité électrique : En respectant les circuits séparés, on évite tout risque de surcharge ou de conflit entre les deux systèmes.
- Optimisation des performances : Utiliser correctement un seul circuit (noir ou rouge) garantit une répartition uniforme de la chaleur et maintient les performances des câbles chauffants.
Comment procéder ?
- Identifier clairement les sorties froides sur le câble chauffant. Les câbles noirs sont reliés au circuit principal, et les rouges au circuit de secours.
- Sélectionner le circuit à utiliser : noir (principal) ou rouge (secours), en fonction des besoins.
- Vérifier que les deux sorties connectées proviennent du même circuit (deux noirs ou deux rouges).
- Effectuer le raccordement conformément aux instructions du fabricant pour garantir un fonctionnement sécurisé et efficace.
Conclusion
Les trames de câbles chauffants pour chambres froides négatives sont des systèmes fiables, à condition de suivre scrupuleusement les bonnes pratiques de raccordement. Prenez le temps de bien identifier les circuits et de connecter uniquement les deux câbles froids du même circuit. Cette précaution simple vous permettra d’assurer la longévité et l’efficacité de votre installation, tout en minimisant les risques.
Besoin d'aide ou de conseils ? N'hésitez pas à nous contacter pour bénéficier de notre expertise en solutions de chauffage industriel.
- Détails
- Catégorie : Foire aux Questions - faq
Procédure de test
Les tests de résistance électrique et d’isolation électrique sont des étapes indispensables pour vérifier la qualité et la sécurité des câbles chauffants. Voici une procédure détaillée pour effectuer ces deux types de tests :
1. Test de résistance électrique (ou test de continuité)
Ce test permet de vérifier que le circuit électrique du câble est intact et que la résistance correspond aux spécifications du fabricant.
Équipement requis :
- Multimètre ou ohmmètre.
Procédure :
- Préparation :
- Déconnectez le câble chauffant de toute source d'alimentation.
- Assurez-vous que le câble est à température ambiante avant de procéder.
- Mesure de la résistance :
- Réglez le multimètre sur le mode « résistance » (Ω).
- Connectez les sondes aux deux conducteurs du câble chauffant.
- Notez la valeur mesurée.
- Comparaison avec les spécifications :
- Comparez la résistance mesurée avec la valeur théorique indiquée dans la documentation technique du câble (souvent calculée en fonction de la longueur).
- Tolérance habituelle : ±10 % par rapport à la valeur théorique.
- Résultat :
- Si la résistance est correcte, le câble est fonctionnel.
- Si la résistance est infinie ou nulle, il y a une coupure ou un court-circuit dans le câble.
2. Test d’isolation électrique
Ce test garantit qu’il n’y a pas de fuite de courant entre le conducteur et la gaine protectrice ou le blindage du câble.
Équipement requis :
- Mégohmmètre (testeur d’isolation).
Procédure :
- Préparation :
- Déconnectez le câble chauffant de toute source d'alimentation.
- Isolez les conducteurs et le blindage pour éviter les interférences.
- Paramètres du test :
- Réglez le mégohmmètre à une tension de test adaptée (généralement 500 V ou 1000 V DC, selon les spécifications du fabricant).
- Connexion :
- Connectez une sonde au conducteur actif (phase).
- Connectez l’autre sonde au blindage ou à la terre.
- Mesure de l’isolation :
- Activez le mégohmmètre et notez la valeur mesurée (en mégohms, MΩ).
- Maintenez la mesure pendant environ 1 minute pour vérifier la stabilité de la lecture.
- Résultat :
- Valeur minimale acceptable : >100 MΩ (pour la plupart des câbles chauffants).
- Si la valeur est inférieure, il y a un défaut d’isolation qui peut provoquer des fuites de courant ou des risques électriques.
Consignes de sécurité
- Effectuez toujours les tests sur un câble déconnecté de l’alimentation.
- Portez des équipements de protection individuelle (EPI) pour éviter tout risque électrique.
- Si un défaut est détecté, n’utilisez pas le câble avant réparation ou remplacement.
En suivant cette procédure, vous pouvez garantir que vos câbles chauffants sont sûrs et conformes aux exigences techniques avant leur installation ou utilisation.
